圖為金星機床XH7126立式加工中心
立式加工中心是指帶有垂直主軸的加工中心。其結構大多為固定柱，工作臺為矩形，無分度旋轉功能。適用于加工圓盤，套筒和板材零件。它通常具有三個線性運動坐標軸，并且可以沿工作臺上的水平軸安裝旋轉臺以處理螺旋部件。
立式加工中心易于安裝，操作，觀察，調試和應用。但是，由于柱高和換刀裝置的限制，不能加工過高的零件。加工型腔或凹型輪廓時，切屑不易排出。在嚴重的情況下，工具將被損壞，加工表面將被損壞并且將影響平滑處理。
臥式加工中心

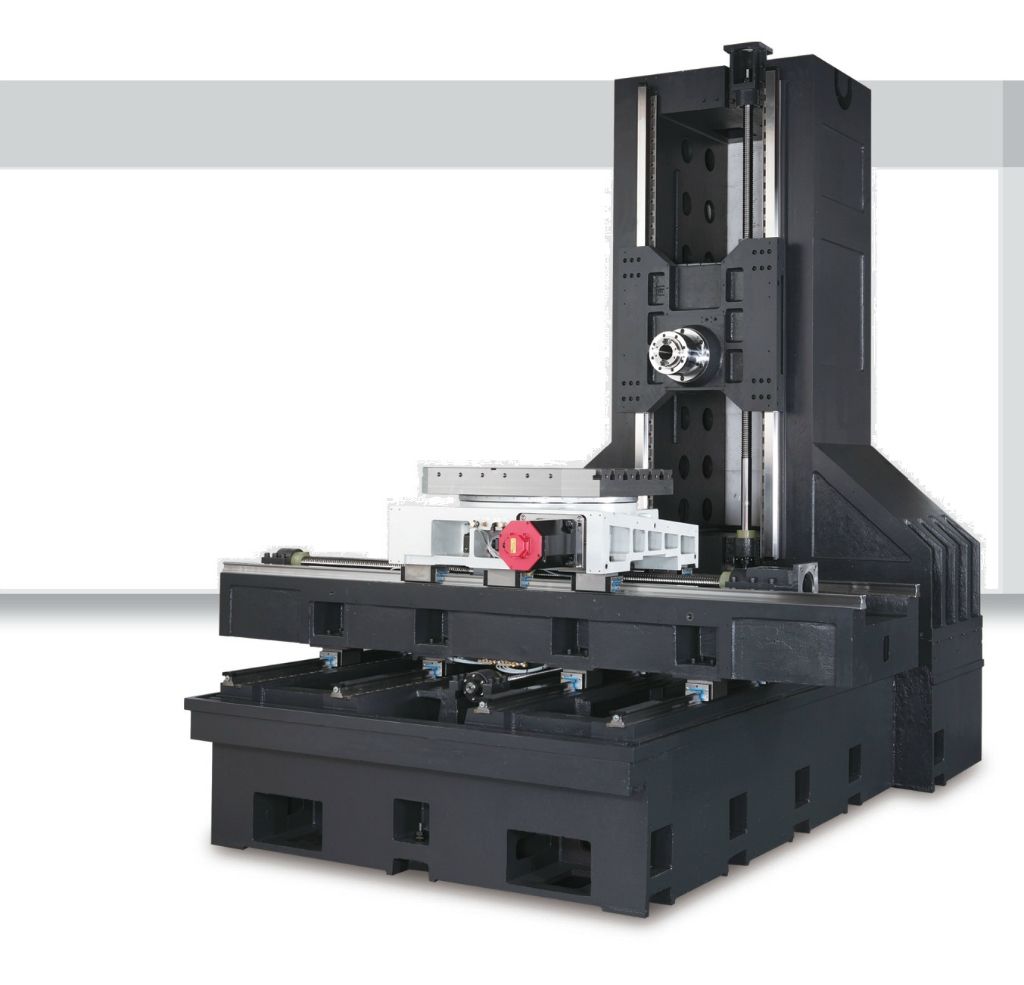

圖為臥式加工中心
臥式加工中心是指帶有水平主軸的加工中心。它通常有一個帶自動分度的旋轉臺。它通常有3-5個運動坐標。通常，它具有三個線性運動坐標加一個旋轉運動坐標。在工件加載一次之后，它完成除安裝表面和頂表面之外的剩余四個表面的處理。它最適合添加盒子部件。與立式加工中心相比，臥式加工中心可以輕松去除切屑，有利于加工，但結構復雜，價格較高。
那么到底應該選擇立式加工中心還是臥式加工中心？
那么到底應該選擇立式加工中心還是臥式加工中心？
它們在處理面向?qū)ο蠓矫嬗兴煌?由于立柱和刀具更換裝置的高度限制，立式加工中心不能處理太高的部件。 處理的工件體積相對較小。 如果我們想要實現工件的側面加工，必須安裝角度頭或數控轉盤。 水平夾緊可以完成除安裝表面和頂面之外的其余四個表面的加工。 它最適合加工箱子零件。 通過添加角度頭可以實現五面體加工。
一般來說，臥式加工中心結構的復雜程度高于立式加工中心，價格也高出許多。
